Vite fbs ii fischer - 8x55 us tx - x calcestruzzo

Vite fbs ii fischer - 8x55 us tx - x calcestruzzo

Viti per calcestruzzo ad alte prestazioni in acciaio zincato per installazioni in zona sismica C2 rapide da installare, regolabili, removibili e riutilizzabili

ULTRACUT FBS II 8-14 US con testa esagonale sono caratterizzate dalla rosetta già integrata.

Fino a tre profondità  di avvitamento certificate per una massima flessibilità  nel carico e nello spessore dell'oggetto da fissare.

La speciale geometria a dente di sega permette di filettare rapidamente il calcestruzzo.

Nessuna pulizia del foro richiesta per installazione a soffitto, a pavimento eseguendo un foro più profondo di 3 volte il diametro oppure utilizzando punte cave con aspirazione.

L'ancoraggio non provoca tensioni nel materiale di supporto (funzionamento a sottosquadro), assicurando i minimi interassi e distanze dal bordo possibili.

La certificazione ETA permette applicazioni in calcestruzzo fessurato e non fessurato e per le categorie di prestazione sismica C1 e C2.

Il disco FFD deve essere posizionato fra la piastra e la vite ULTRACUT FBS II US quando è richiesta la categoria di prestazione sismica C2. Il lato svasato del disco FFD va rivolto verso la piastra di ancoraggio. Lo spessore del disco FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell’effettiva profondità di inserimento della vite nel calcestruzzo.

La certificazione ETA consente la regolazione dell'applicazione 2 volte, allentando la vite per calcestruzzo (max 20 mm) per inserire uno spessore (max 10 mm) e/o allineare la piastra di base.

L'omologazione tedesca permette il riutilizzo della vite per ancoraggi temporanei (es. costruzioni con casseforme) attraverso il cilindro di controllo FUP.

Approvato per:

Calcestruzzo da C20/25 a C50/60, fessurato

Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

Calcestruzzo C12/15

Muratura in mattoni pieni

Calcestruzzo aerato autoclavato

Pietra naturale con struttura compatta

Costruzioni in acciaio

Scaffalature

Barriere di protezione antiurto

Piastre di base

Profili in metallo

Facciate

Scale

Ringhiere

Cancellate

Balaustre

Elementi divisori

Elementi di protezione

Ancoraggio temporaneo di attrezzature di cantiere

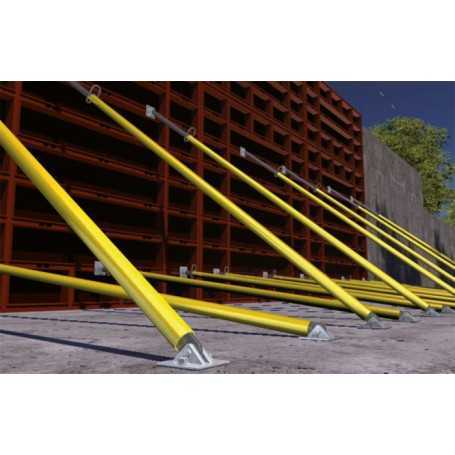

Puntelli di casseforme

Omologazione

ETA-15/0352

DoP n. 0078

Z-21.8-2049

DATI TECNICI

Profondità foro min per installazione passante 65 [mm]

Spessore fissabile max (standard) 5 [mm]

Lunghezza della vite 55 [mm]

Certificazione sismica C2

Diametro foro 8 [mm]

Profondità avvit. con spessore fissabile 50 / 5 [mm]

Profondità avvit. con spessore fissabile - / - [mm]

Profondità avvit. con spessore fissabile - / - [mm]

Chiave di serraggio / Impronta T40/SW13
